Graphviz ist eine Open-Source Visualisierungssoftware, die Flow-charts durch Command-line Eingabe bzw. Input-Skripte generiert. Sie ist dadurch völlig automatisierbar.

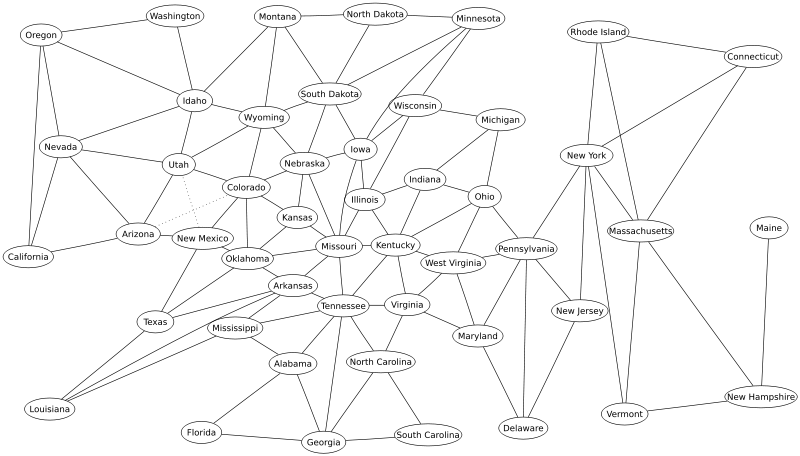

Eine mit Graphviz erstellte Grafik. Quelle: Jordan Samuels

Im Rahmen einer HiWi-Stelle im Exzellenzcluster Simulation Technology der Universität Stuttgart durfte ich eine webbasierte What-you-see-is-what-you-get Editor (WYSIWYG) für Graphviz 3 Jahre lang mitentwickeln und -konzipieren. Das System wurde in PHP entwickelt und verwendet eine MySQL-Datenbank. Mit Hilfe des Editors lassen sich u.a. Organigramme, Projektübersichten, Zugehörigkeiten und diverse Flussdiagramme erstellen. Dabei können vorhandene Daten aus MySQL-Strukturen verwendet werden. Bei weiteren Fragen über Graphviz-Weboberfläche an Reiner Dietz wenden.
